Was ist der strukturelle Unterschied zwischen offenen Rillenkugellagern und abgedichteten Lagern?

Einführung in Rillenkugellager
Rillenkugellager gehören aufgrund ihres einfachen Aufbaus, ihrer Vielseitigkeit und ihrer Fähigkeit, sowohl radiale als auch axiale Belastungen zu bewältigen, zu den am häufigsten verwendeten Wälzlagern. Ihre Größe ist standardisiert, wodurch sie sich leicht in verschiedene mechanische Systeme integrieren lassen. Abhängig von der Anwendung und den Umgebungsbedingungen können Rillenkugellager jedoch in offene Typen und abgedichtete Typen eingeteilt werden. Der Hauptunterschied zwischen diesen beiden liegt in ihrem strukturellen Aufbau, insbesondere darin, ob schützende Dichtungsvorrichtungen enthalten sind.

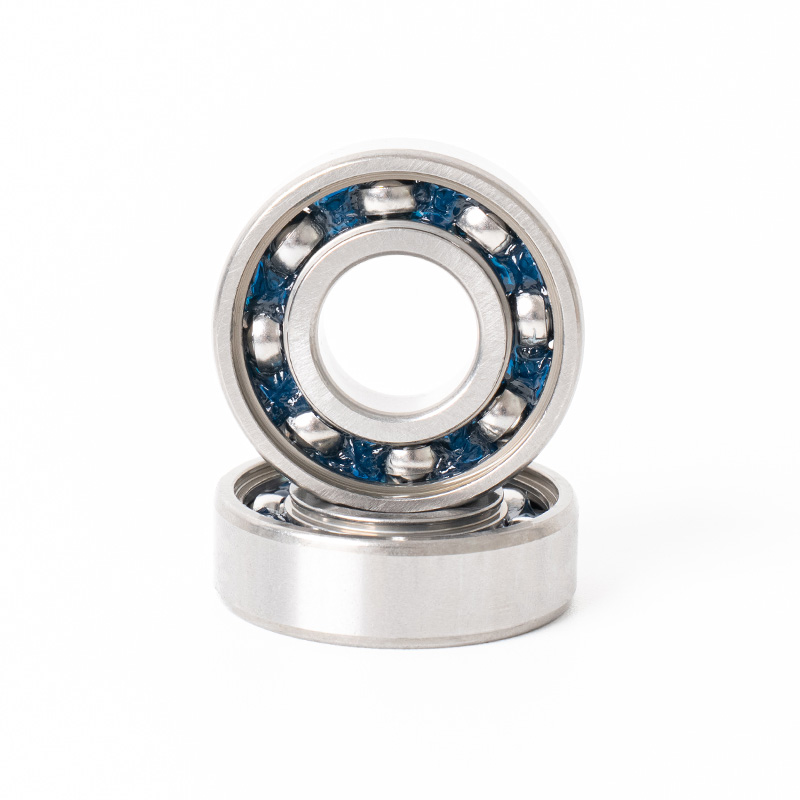

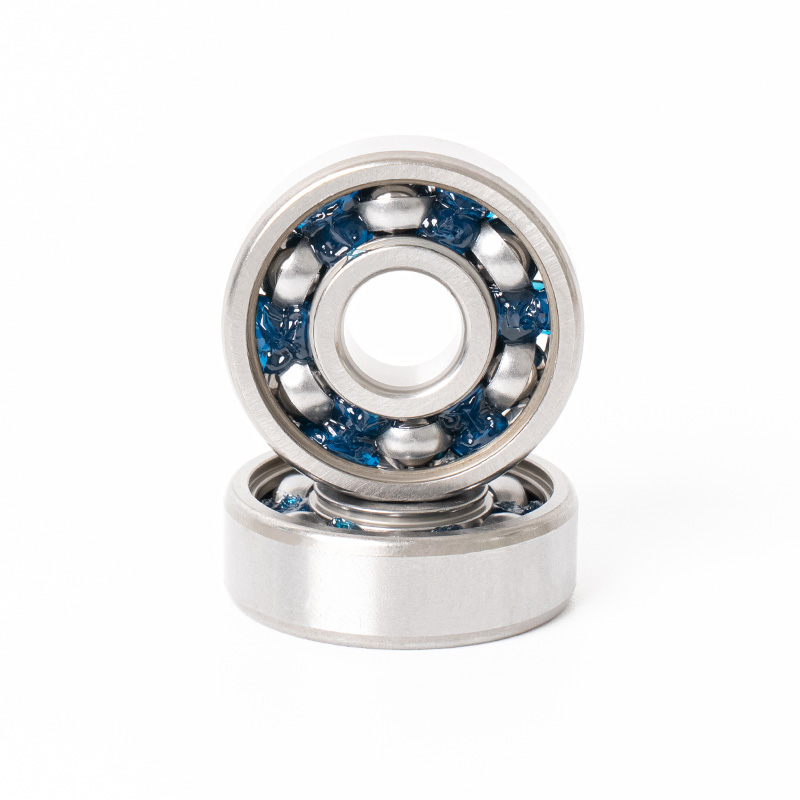

Strukturelle Eigenschaften offener Rillenkugellager
Offene Rillenkugellager keine Dichtungsvorrichtung zwischen Innen- und Außenring haben. Die Wälzkörper und der Käfig befinden sich in freiliegendem Zustand, was ein einfaches Nachfüllen oder Ersetzen von Schmierstoffen ermöglicht. Aufgrund dieser Struktur eignen sie sich für Anwendungen, bei denen die Umgebung sauber ist, die Schmierbedingungen gut aufrechterhalten werden und häufige Wartung erforderlich ist. Das Fehlen von Dichtungen trägt außerdem zur Reduzierung der Reibung bei, sodass offene Lager ideal für den Hochgeschwindigkeitsbetrieb sind. Allerdings sind sie anfälliger für Staub, Feuchtigkeit und andere Verunreinigungen.

Strukturelle Eigenschaften abgedichteter Rillenkugellager
Im Gegensatz dazu sind abgedichtete Rillenkugellager auf einer oder beiden Seiten des Lagers mit Dichtungsvorrichtungen, meist Gummidichtungen oder Metallschilden, ausgestattet. Diese Dichtungen sind so konzipiert, dass Schmierstoffe im Lager bleiben und gleichzeitig das Eindringen von Staub, Schmutz und anderen Verunreinigungen verhindert wird. Die Dichtungsstrukturen tragen außerdem dazu bei, den Bedarf an häufiger Wartung zu reduzieren, da das Lager die Schmierung länger behält. Aufgrund der zusätzlichen Abdichtung weisen abgedichtete Lager im Vergleich zu offenen Lagern jedoch im Allgemeinen höhere Reibungswerte auf, was ihre maximale Betriebsgeschwindigkeit leicht einschränken kann.

Vergleichende Strukturanalyse
Der grundlegendste konstruktive Unterschied zwischen offenen und geschlossenen Typen besteht darin, ob ein Dichtelement integriert ist oder nicht. Die Dichtungskomponente beeinflusst die Schmiermethoden, die Wartungshäufigkeit und die Beständigkeit gegenüber äußeren Bedingungen. Die folgende Tabelle fasst den Strukturvergleich zusammen:

Einfluss der Struktur auf die Leistung
Die strukturellen Unterschiede zwischen offenen und abgedichteten Lagern wirken sich direkt auf deren Leistung aus. Offene Lager eignen sich aufgrund ihrer geringen Reibung gut für Hochgeschwindigkeitsanwendungen, bei denen eine konstante Schmierung gewährleistet werden kann. Abgedichtete Lager mit ihren Schutzelementen sind in staubigen oder feuchten Umgebungen stabiler und erfordern weniger häufige Wartung. Diese Unterschiede ermöglichen es Ingenieuren, den geeigneten Typ basierend auf den Arbeitsbedingungen der Maschine auszuwählen.

Anwendungen von offenen Rillenkugellagern
Offene Lager werden häufig in Anwendungen wie Hochgeschwindigkeitsmotoren, Präzisionsinstrumenten und Umgebungen verwendet, in denen saubere Betriebsbedingungen aufrechterhalten werden. Ihre Struktur ermöglicht einen direkten Zugang zur Schmierung und eignet sich daher für Systeme mit Zentralschmiereinrichtungen. Branchen wie Textilmaschinen, Werkzeugmaschinen und Mikromotoren profitieren oft von offenen Designs, wenn häufige Schmierzyklen möglich sind.

Anwendungen von abgedichteten Rillenkugellagern
Abgedichtete Lager werden in Umgebungen bevorzugt, in denen Kontamination ein Problem darstellt, beispielsweise in Haushaltsgeräten, Automobilkomponenten und landwirtschaftlichen Maschinen. Da ihre Struktur das Eindringen von Staub und Feuchtigkeit verhindert, eignen sie sich besonders für Geräte, die im Freien oder in der Industrie eingesetzt werden. Durch ihre eigenständige Schmierung sind sie auch ideal für Maschinen geeignet, bei denen der Wartungszugang eingeschränkt ist.

Fall von NINGBO YIFENG BEARING CO., LTD.
NINGBO YIFENG BEARING CO., LTD. ist ein professioneller Hersteller, der sich mit der Entwicklung und Produktion von kleinen und mittelgroßen Miniatur-Rillenkugellagern beschäftigt. Mit mehr als 200 Mitarbeitern und einer jährlichen Produktionskapazität von 25 Millionen Sätzen liefert das Unternehmen Lager, die häufig in Mikromotoren, Haushaltsgeräten, Kommunikationsgeräten, medizinischen Geräten, Textilmaschinen und Transportsystemen eingesetzt werden. Ihre fortschrittlichen automatisierten Produktionslinien, unterstützt durch Mikrocomputer-Schrittsteuerung, ermöglichen es ihnen, sowohl offene als auch abgedichtete Lager herzustellen, die den unterschiedlichen Anwendungsanforderungen gerecht werden. Durch die Kombination starker technischer Kräfte mit Präzisionsprüfgeräten stellt das Unternehmen sicher, dass seine Produkte unter verschiedenen Betriebsbedingungen stabil bleiben.

Richtlinien zur Strukturauswahl
Die Entscheidung zwischen offenen und abgedichteten Lagern hängt oft von Faktoren wie Betriebsgeschwindigkeit, Umweltsauberkeit und Wartungszugänglichkeit ab. Ingenieure berücksichtigen bei der Auswahl normalerweise Folgendes:

Langfristige Überlegungen
Im Langzeitbetrieb erfordern offene Lager möglicherweise eine konsequentere Überwachung und Wartung, um vorzeitigen Verschleiß aufgrund von Verunreinigungen zu vermeiden. Andererseits erfordern abgedichtete Lager zwar weniger Wartung, es kann jedoch irgendwann zu einer Schmierstoffverschlechterung kommen, die nicht ohne Demontage des Lagers wieder aufgefüllt werden kann. Daher sollte die Wahl der Struktur mit der erwarteten Lebensdauer und der Betriebsumgebung der Maschine in Einklang gebracht werden.

Vorteile und Grenzen jeder Struktur
Die strukturellen Unterschiede bieten deutliche Vorteile und Einschränkungen. Offene Lager sind für leicht zu wartende Hochgeschwindigkeitssysteme von Vorteil, sind jedoch durch ihre Anfälligkeit gegenüber Verschmutzung eingeschränkt. Abgedichtete Lager bieten Vorteile für die Haltbarkeit in rauen Umgebungen, sind jedoch aufgrund der Dichtungsreibung in der Hochgeschwindigkeitsleistung eingeschränkt. Das Verständnis dieser Kompromisse ist für die Entwicklung zuverlässiger Geräte von entscheidender Bedeutung.
