Rillenkugellager: Ein umfassender Leitfaden zu Typen, Anwendungen und Wartung

Eichnführung in Rillenkugellager

In der Welt des Maschinenbaus und der rotierenden Maschinen gibt es nur wenige Komponenten, die so grundlegend und weit verbreitet sind wie Rillenkugellager . Diese unbesungenen Helden der Bewegung sind integraler Bestundteil unzähliger Geräte, von einfachen Haushaltsgeräten bis hin zu komplexen Luft- und Raumfahrtsystemen. Bekannt für ihre Einfachheit, Vielseitigkeit und Effizienz. Rillenkugellager sind die häufigste Art von Wälzlager , eine Klasse mechanischer Komponenten, die zur Reduzierung der Reibung und zur Unterstützung von Lasten entwickelt wurden.

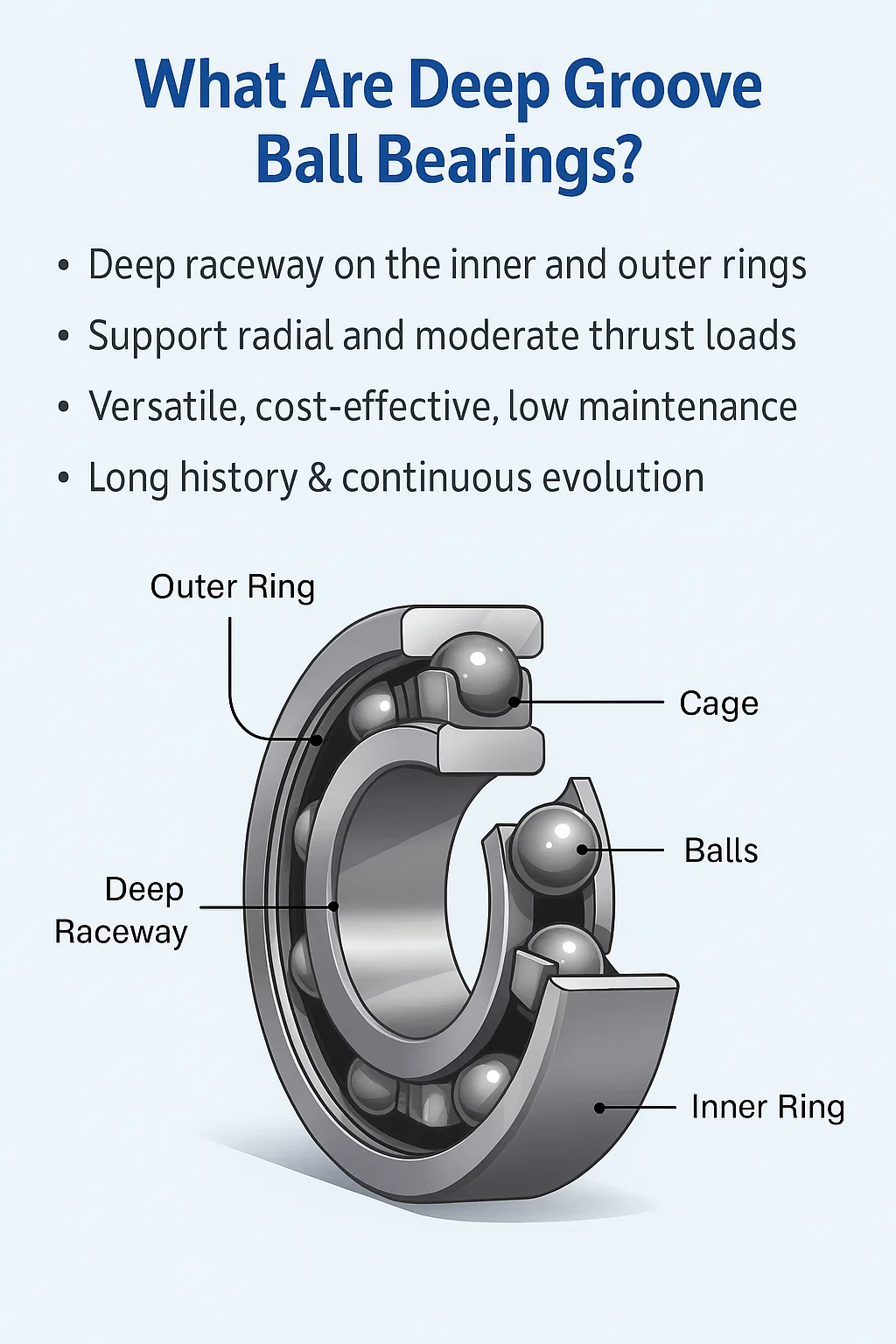

Was sind Rillenkugellager?

A Rillenkugellager ist eine Art von Lager das über eine tiefe, ununterbrochene Laufbahn sowohl am Innen- als auch am Außenring verfügt. Diese Laufbahn hat einen etwas größeren Radius als der der Kugeln, was dies ermöglicht Lager beides zu bewältigen Radiallast (die Kraft senkrecht zur Welle) und moderat Schublast oder axiale Belastung (die Kraft parallel zur Welle). Zu den Kernkomponenten gehören ein Innenring, ein Außenring und ein Präzisionssatz Kugellager , und ein Käfig, um die Kugeln im richtigen Abstund und geführt zu halten. Dieses Design sodergt für eine gleichmäßige und effiziente Rotation und minimiert Reibung und Energieverlust.

Hauptmerkmale und Vorteile

Die weit verbreitete Verwendung von Rillenkugellager ist ein Beweis für ihre außergewöhnlichen Eigenschaften und Vorteile.

• Vielseitigkeit: Ihr einzigartiges Laufbahndesign ermöglicht es ihnen, beides effektiv zu unterstützen Radiallast und ein erhebliches Maß an Schublast , wodurch sie für eine Vielzahl von Einwendungen geeignet sind Lager applications .

• Hochgeschwindigkeitsfähigkeit: Mit einem niedrigen Reibungskoeffizienten sind diese Lagers sind ideal für den Hochgeschwindigkeitsbetrieb.

• Kosteneffizienz: Sie gehören zu den am häufigsten hergestellten Lager types Dies bedeutet ein hohes Maß an Stundardisierung und niedrigere Kosten im Vergleich zu underen Spezialgebieten Lagers .

• Geringer Wartungsaufwund: Viele Rillenkugellager sind in abgedichteter oder abgeschirmter Ausführung erhältlich, lebensdauervorgeschmiert und benötigen wenig bis gar keinen Lager maintenance .

• Leiser Betrieb: Ihr präzises Design sorgt für eine gleichmäßige Rotation, was zu einem geringen Geräusch- und Vibrationsniveau führt.

Kurze Geschichte und Entwicklung

Das Konzept, Rollelemente zur Reibungsreduzierung einzusetzen, reicht Jahrhunderte zurück, wobei die ersten Entwürfe von Leonardo da Vinci entworfen wurden. Allerdings die moderne Kugellager Wie wir wissen, nahm es während der industriellen Revolution Gestalt an, als der Bedarf an effizienteren Maschinen wuchs. Die Rillenkugellager Das Design wurde im späten 19. und frühen 20. Jahrhundert entwickelt, wobei sich die wichtigsten Innovationen auf die Laufbahngeometrie und die Fertigungspräzision konzentrierten. Im Laufe der Zeit wurden Fürtschritte erzielt Lager materials , Schmierung , und Fertigungstechniken haben höhere Tragfähigkeiten, höhere Geschwindigkeiten und eine längere Lebensdauer ermöglicht und sie zu den robusten und zuverlässigen Komponenten gemacht, die sie heute sind. Diese Entwicklung hat ihre Position als unverzichtbarer Bestandteil in nahezu jeder Branche gefestigt.

Arten von Rillenkugellagern

Während alle Rillenkugellager Sie haben ein grundlegendes Design und werden in verschiedenen Konfigurationen hergestellt, um den spezifischen Anforderungen verschiedener Hersteller gerecht zu werden Lager applications . Diese unterschiedlichen verstehen Lager types ist entscheidend für die Auswahl der richtigen Komponente für eine bestimmte Aufgabe. Die Hauptunterschiede liegen in der Anzahl der Kugelreihen und der Art der eingesetzten Dichtung bzw. Abschirmung.

Einreihige Rillenkugellager

Dies ist die am weitesten verbreitete und bekannteste Bezeichnung Kugellager Typ . Wie der Name schon sagt, bestehen sie aus einer einzigen Reihe Kugellager zwischen Innen- und Außenring. Einreihig Lagers sind äußerst vielseitig und in der Lage, erhebliche Anforderungen zu bewältigen Radiallast und aufgrund ihrer tiefen Laufrillen ein moderates Schublast in beide Richtungen. Aufgrund ihres robusten und einfachen Designs eignen sie sich für ein breites Anwendungsspektrum, von Elektromotoren und Automobilkomponenten bis hin zu Elektrowerkzeugen und Haushaltsgeräten. Ihre geringe Reibung und ihre Hochgeschwindigkeitsfähigkeiten machen sie zu einer ausgezeichneten Wahl für die meisten allgemeinen Zwecke Lager applications .

Zweireihige Rillenkugellager

For Anwendungen die eine höhere Tragfähigkeit und Steifigkeit erfordern als eine einzelne Reihe Lager bieten kann, die Doppelreihe Rillenkugellager ist die ideale Lösung. Im Wesentlichen zwei einzelne Reihen Lagers zu einer Einheit zusammengefasst, dies Typ verfügt über zwei parallele Kugelreihen. Durch die zweireihige Bauweise wird die Leistung deutlich erhöht Lager's radiale und axiale Belastbarkeit. Die breitere Stützbasis sorgt außerdem für mehr Stabilität und Steifigkeit, was sie besonders effektiv in Situationen macht, in denen ein Schaft fest an Ort und Stelle gehalten werden muss. Obwohl sie größer und spezialisierter sind, sind sie eine ausgezeichnete Wahl für Hochleistungsmaschinen, landwirtschaftliche Geräte und Industriepumpen, bei denen die Leistung unter hoher Belastung Priorität hat.

Miniaturkugellager

Miniatur Kugellager sind spezialisiert Typ von Rillenkugellager zeichnen sich durch ihre sehr kleinen Abmessungen mit einem Außendurchmesser von weniger als 30 mm aus. Trotz ihrer geringen Größe sind sie gleich hoch konstruiert Spezifikationen als ihre größeren Gegenstücke. Diese Lagers sind kritische Komponenten in Präzisionsinstrumenten und -geräten, bei denen der Platz äußerst begrenzt ist. Gewöhnlich Anwendungen Dazu gehören Zahnbohrer, Robotik, medizinische Instrumente, Computerventilatoren und andere kleine mechanische Geräte. Ihr Design legt Wert auf geringe Reibung und reibungslosen Betrieb und macht sie zu einem wichtigen Bestandteil von Miniatur-, Hochgeschwindigkeits- und Präzisionssystemen.

Offene, abgeschirmte und abgedichtete Lager

Der Schutz der internen Komponenten und der Schmierung ist für die Langlebigkeit und Leistung eines jeden von größter Bedeutung Lager . Rillenkugellager gibt es in drei primären Schutzkonfigurationen:

• Offene Lager: Dieses Basic Typ hat keine Siegel oder Schilde. Die internen Komponenten liegen frei, was von Vorteil ist Anwendungen wo die Lager regelmäßig mit Öl oder Fett von außen geschmiert wird oder in einer sauberen Umgebung betrieben wird. Sie bieten die geringste Reibung und sind für höchste Geschwindigkeiten geeignet.

• Abgeschirmte Lager: Diese sind mit einem „Z“ (für ein Schild) oder „ZZ“ (für zwei Schilde) gekennzeichnet Lagers verfügen über berührungslose Metallabschirmungen, die in den Außenring eingepresst sind. Diese Abschirmungen verhindern, dass große Partikel eindringen Lager Gleichzeitig lässt es etwas Schmiermittel entweichen und bietet eine etwas höhere Geschwindigkeitsbegrenzung als abgedichtete Lager. Sie eignen sich für Umgebungen mit minimaler Kontamination.

• Abgedichtete Lager: Diese sind mit „RS“ (für eine Gummidichtung) oder „2RS“ (für zwei Gummidichtungen) gekennzeichnet Lagers verfügen über eine flexible Gummilippendichtung, die den Kontakt zum Innenring herstellt. Dieses Design bietet hervorragenden Schutz sowohl vor festen Verunreinigungen als auch vor Feuchtigkeit. Sie sind auf Lebenszeit mit Fett vorgeschmiert und eine beliebte Wahl für Lager applications in staubiger oder nasser Umgebung. Der Kompromiss ist eine leicht erhöhte Reibung, was zu einer niedrigeren Geschwindigkeitsbegrenzung im Vergleich zu vonfenen oder abgeschirmten Reifen führt Lagers .

Diese unterschiedlich verstehen Lager types und ihre spezifischen Eigenschaften sind der erste Schritt zur Gewährleistung eines Erfolgs Installation und eine lange, zuverlässige Lebensdauer.

Anwendungen von Rillenkugellagern

Die Vielseitigkeit und Zuverlässigkeit von Rillenkugellager machen sie zu einem Eckpfeiler in praktisch jeder Branche, die auf rotierende Maschinen angewiesen ist. Von schwerer Industrieausrüstung bis hin zu alltäglichen Konsumgütern sind diese wesentlichen Komponenten für den Einsatz in einer Vielzahl von Umgebungen ausgelegt. Im Folgenden sind einige der bekanntesten aufgeführt Lager applications wo ihre einzigartigen Eigenschaften für eine optimale Leistung genutzt werden.

Automobilindustrie

Der Automobilsektor ist ein Hauptverbraucher von Rillenkugellager . Sie sind für den reibungslosen und effizienten Betrieb der vielen rotierenden Teile eines Fahrzeugs unverzichtbar. Sie finden sie in Radnaben, wo sie das Gewicht des Fahrzeugs tragen und dafür sorgen, dass sich das Rad bei minimaler Reibung frei dreht. Sie sind auch in Getrieben und Lichtmaschinen von entscheidender Bedeutung, wo sie hohe Geschwindigkeiten und kombinierte Geschwindigkeiten bewältigen Radiallast and Schublast während des Betriebs entstehen. Die Haltbarkeit und Langlebigkeit Spezifikationen von Kugellager sind von entscheidender Bedeutung für die Gewährleistung der Fahrzeugzuverlässigkeit und -sicherheit über Tausende von Kilometern.

Elektromotoren

Elektromotoren, die Arbeitspferde sowohl in der Industrie als auch im Haushalt Anwendungen , verlassen Sie sich stark darauf Rillenkugellager zur Abstützung der Rotorwelle. Die Lagers ermöglichen eine hohe Rotationsgeschwindigkeit der Welle bei minimalem Energieverlust. Ihre geringe Reibung und ihr leiser Betrieb sind bei Elektromotoren besonders wichtig, da sie zum Gesamtwirkungsgrad und zur Geräuschreduzierung eines Motors beitragen. Ob in einem kleinen Lüftermotor oder einem großen Industriemotor für Fabrikanlagen, die Leistung des Lager wirkt sich direkt auf die Lebensdauer und Leistung des Motors aus.

Pumpen und Kompressoren

In Pumpen und Kompressoren, Rillenkugellager sind entscheidend für die Unterstützung der rotierenden Wellen, die Flüssigkeiten bewegen oder Gase komprimieren. Diese Anwendungen vonten involve high speeds and significant Radiallast vom Laufrad oder Kolben. Die Lagers müssen robust genug sein, um diesen Kräften standzuhalten und gleichzeitig eine präzise Ausrichtung beizubehalten, um Verschleiß vorzubeugen. Ihre Zuverlässigkeit unter diesen anspruchsvollen Bedingungen gewährleistet die konsistente und effiziente Leistung von Flüssigkeitshandhabungssystemen in HVAC-Einheiten, Industrieprozessen und Wasseraufbereitungsanlagen.

Haushaltsgeräte und Elektrowerkzeuge

Der Komfort des modernen Lebens wird oft von kleinen Elektromotoren angetrieben, die alle verwendet werden Rillenkugellager . Von der Trommel einer Waschmaschine bis zu den internen Mechanismen eines Staubsaugers, diese Lagers ermöglichen die leise und gleichmäßige Drehung beweglicher Teile. Sie finden sich auch in Elektrowerkzeugen wie Bohrmaschinen, Sägen und Schleifmaschinen, wo sie den Erschütterungen und hohen Arbeitsgeschwindigkeiten standhalten müssen. Das Tief Wartung Anforderungen an versiegelte Kugellager Machen Sie sie ideal für Konsumgüter Schmierung und Wartung gehören normalerweise nicht zur Routine des Benutzers.

Luft- und Raumfahrt

In der Luft- und Raumfahrtindustrie steht unglaublich viel auf dem Spiel und die Zuverlässigkeit jeder Komponente ist von größter Bedeutung. Rillenkugellager werden in kritischen Fällen verwendet Anwendungen von Flugsteuerungssystemen und Fahrwerken bis hin zu Triebwerkszubehör. Diese Lagers werden äußerst präzise gefertigt Spezifikationen und werden oft aus speziellen Materialien hergestellt, um unter extremen Temperaturen und Drücken zu funktionieren. Während die Grundsätze eines Standards Lager gelten, die Qualität und Lager materials Die in der Luft- und Raumfahrt eingesetzten Komponenten sind auf absolute Zuverlässigkeit ausgelegt und beweisen das große Vertrauen, das in diese grundlegende Komponente gesetzt wird.

Materialien, die in Rillenkugellagern verwendet werden

Die Leistung und Langlebigkeit eines Rillenkugellager werden grundsätzlich durch die bestimmt Lager materials bei seiner Konstruktion verwendet. Während das grundlegende Design von a Lager bleibt konstant, die Materialauswahl für Ringe, Kugeln und Käfig wird auf die spezifischen Anforderungen des Kunden abgestimmt Anwendung , einschließlich Last, Geschwindigkeit, Temperatur und Umgebungsfaktoren.

Chromstahl

Für die überwiegende Mehrheit Lager applications , Chromstahl ist das Standardmaterial für die Innen- und Außenringe sowie die Kugellager sich selbst. Dieses Material, typischerweise ein Chromstahl mit hohem Kohlenstoffgehalt (z. B. AISI 52100), bietet ein außergewöhnliches Gleichgewicht zwischen Härte, Verschleißfestigkeit und Ermüdungsfestigkeit. Es wird wärmebehandelt, um eine Rockwell-Härte von etwa 60–64 HRC zu erreichen, wodurch es unglaublich langlebig und widerstandsfähig gegen hohe Temperaturen ist Radiallast and Schublast . Die Zuverlässigkeit und Wirtschaftlichkeit von Chromstahl haben es zur ersten Wahl für allgemeine Zwecke gemacht Rillenkugellager in unzähligen Branchen.

Edelstahl

Wenn ein Lager ist für den Betrieb in einer korrosiven Umgebung erforderlich, beispielsweise in der Lebensmittelverarbeitung, in medizinischen Geräten oder auf der Schifffahrt Anwendungen , Edelstahl ist das bevorzugte Material. Lager aus Edelstahl bestehen aus Legierungen mit hohem Chromgehalt (wie AISI 440C), die eine hervorragende Beständigkeit gegen Feuchtigkeit, Chemikalien und Rost bieten. Obwohl nicht so schwer wie Chromstahl , was zu einer etwas geringeren dynamischen Belastbarkeit führen kann, ist ihre überlegene Korrosionsbeständigkeit ein entscheidender Vorteil. Dies macht sie zu einem wesentlichen Bestandteil für Anwendungen wo Hygiene und Beständigkeit gegenüber chemischen Reinigungsmitteln nicht verhandelbar sind.

Keramische Materialien

Für leistungsstarke, spezialisierte Lager applications , keramische Materialien stellen einen bedeutenden Technologiesprung dar. Diese Lagers bestehen typischerweise aus Bällen Materialien wie Siliziumnitrid ( $S{i}_3{N}_4$ ) oder Zirkonoxid ( $Zr{O}_2$ ), die oft mit Stahlringen gepaart werden, um einen „Hybrid“ zu schaffen Lager ." Die Vorteile von Keramiklager sind massiv: Sie sind deutlich leichter als Stahl, unmagnetisch und korrosionsbeständig. Ihre hohe Steifigkeit und geringere Wärmeausdehnung ermöglichen eine höhere Präzision und die Möglichkeit, mit minimalem Aufwand bei viel höheren Geschwindigkeiten und Temperaturen zu arbeiten Schmierung . Trotz der beispiellosen Leistung sind die hohen Kosten von keramische Materialien bedeutet, dass sie hauptsächlich in kritischen Bereichen eingesetzt werden Anwendungen wie Luft- und Raumfahrt, Motorsport und spezielle Hochgeschwindigkeitsmaschinen.

Käfige: Stahl, Messing und Polyamid

Die Lager's Der Käfig, auch Käfig genannt, hat die entscheidende Funktion, die Kugeln zu trennen und sie gleichmäßig auf der Laufbahn zu führen. Das Material des Käfigs wird basierend auf Geschwindigkeits-, Temperatur- und Schmierungsanforderungen ausgewählt.

• Käfige aus gepresstem Stahl: Die most common Typ Diese werden aus Blech gestanzt und sind robust, langlebig und wirtschaftlich. Sie sind für die meisten allgemeinen Zwecke geeignet Lager applications .

• Bearbeitete Messingkäfige: Wird für größere verwendet Lagers oder in more demanding conditions, Messingkäfige sind bei hohen Temperaturen und Geschwindigkeiten stärker und stabiler. Sie bieten eine bessere Leistung Anwendungen mit Armen Schmierung und kommen häufig in Industriegetrieben und Pumpen vor.

• Polyamidkäfige (Nylon): Diese aus einem verstärkten Polymer geformten Käfige sind leicht, flexibel und bieten ausgezeichnete reibungsarme Eigenschaften. Sie sind ideal für hohe Geschwindigkeiten und geringe Geräuschentwicklung Anwendungen und sind resistent gegen bestimmte Chemikalien. Sie haben jedoch einen begrenzten Temperaturbereich und sind nicht für extrem heiße Umgebungen geeignet.

Die careful selection of these Lager materials ist ein wesentlicher Bestandteil der Spezifikationen Prozess, Gewährleistung der Lager ist perfekt auf die vorgesehene Funktion und Umgebung abgestimmt.

Tragfähigkeits- und Geschwindigkeitswerte verstehen

Das Richtige wählen Rillenkugellager für eine gegebene Anwendung erfordert mehr als nur die Kenntnis seiner Dimensionen. Ein grundlegendes Verständnis von Lager specifications , insbesondere Tragfähigkeit und Geschwindigkeitswerte, sind für die Gewährleistung von Zuverlässigkeit und Langlebigkeit von entscheidender Bedeutung. Diese Bewertungen definieren die Grenzen von a Lager's Leistung und sind entscheidende Faktoren im Auswahlprozess.

Radiallast vs. Axiallast

Jeder Lager ist darauf ausgelegt, eine bestimmte Person zu unterstützen Typ von force or load. Rillenkugellager sind besonders vielseitig, da sie beides beherrschen Radiallast and axiale Belastung .

• Radiale Belastung: Dies ist die Kraft, die senkrecht zur Welle wirkt. Es ist die Hauptlast, die am meisten belastet Rillenkugellager sind darauf ausgelegt, diese Kräfte zu unterstützen, da ihre tiefen Laufbahnen eine hervorragende Unterstützung für diese Kräfte bieten.

• Axiallast (oder Schublast): Dies ist die Kraft, die parallel zur Welle wirkt. Während einige Lager types sind speziell dafür konzipiert Schublast , die tiefe Laufbahngeometrie von Rillenkugellager ermöglicht es ihnen, mit moderaten Mitteln umzugehen axiale Belastung in beide Richtungen. Diese Doppelfunktion macht sie zur idealen Wahl für Anwendungen mit kombinierten Belastungszuständen.

Statische und dynamische Tragzahlen

Die Hersteller geben zwei wichtige Tragfähigkeitswerte an Lagers , die lebenswichtig sind für Lager applications :

• Statische Tragzahl ( $C_0$ ): Die static load rating represents the maximum load a stationary Lager aushalten kann, ohne dass es zu bleibenden Verformungen der Laufbahnen kommt bzw Kugellager . Eine Überschreitung dieses Wertes, auch nur für einen Moment, kann zu Eindrücken führen und die Leistung deutlich reduzieren Lager's zukünftige Leistung und Lebensdauer. Diese Bewertung ist entscheidend für Anwendungen wo Lagers sind im Ruhezustand schweren Lasten ausgesetzt, wie z. B. einem Kran, der vor dem Heben ein schweres Gewicht trägt.

• Dynamische Tragzahl ( $C$ ): Die dynamic load rating is the most critical factor for Lagers die unter Rotation arbeiten. Es wird als Konstante definiert Radiallast dass eine Gruppe von identischen Lagers kann eine Million Umdrehungen aushalten, bevor bei 90 % von ihnen erste Anzeichen von Materialermüdung auftreten. Diese Bewertung wird in der verwendet Lager Lebensberechnungsformel, $L_{10}=(C/P{)}^3$ , wo $L_{10}$ ist die nominelle Lebensdauer in Millionen Umdrehungen, $C$ ist die dynamische Tragzahl und $P$ ist die äquivalente dynamische Belastung. Diese Beziehung unterstreicht ein entscheidendes Prinzip von Lager maintenance : Eine geringfügige Reduzierung der Betriebslast kann zu einer erheblich längeren Lebensdauer führen Lager Leben.

Geschwindigkeitswerte (RPM-Grenzwerte)

A Lager's Die Geschwindigkeitsbewertung, normalerweise ausgedrückt in Umdrehungen pro Minute (RPM), gibt die maximale Geschwindigkeit an, mit der das Gerät sicher betrieben werden kann, ohne übermäßige Hitze zu erzeugen, die zu vorzeitigen Fehlfunktionen führen könnte Lager failure . Die Geschwindigkeitsbegrenzung ist kein fester Wert, sondern wird von mehreren Faktoren beeinflusst:

• Schmierung: Die Typ und Methode von Schmierung (Fett vs. Öl) haben einen erheblichen Einfluss auf die Geschwindigkeitskapazität. Öl Schmierung Ermöglicht im Allgemeinen höhere Geschwindigkeiten als Fett.

• Lagerdesign: Wie bereits besprochen, Lager types mit weniger Reibung, z. B. offen oder abgeschirmt Lagers , können aufgrund des geringeren Widerstands der Kontaktdichtungen höhere Geschwindigkeiten bewältigen als ihre abgedichteten Gegenstücke (2RS).

• Belastung und Temperatur: Schwerere Lasten und höhere Betriebstemperaturen erzeugen mehr Wärme, was eine niedrigere Betriebsgeschwindigkeit erforderlich machen kann, um thermische Schäden am zu verhindern Lager und sein Schmiermittel.

Indem wir diese sorgfältig prüfen Spezifikationen , Ingenieure können a auswählen Rillenkugellager das nicht nur die physikalischen Vorgaben eines Designs erfüllt, sondern auch die anspruchsvollen Leistungsanforderungen für eine lange und zuverlässige Lebensdauer erfüllt.

Installation und Handhabung

Die performance and service life of a Rillenkugellager hängen stark von der Richtigkeit ab Installation und Handhabung. Sogar eine hochwertige Lager kann vorzeitig leiden Lager failure wenn es nicht richtig montiert ist. Befolgen von Best Practices während Installation ist genauso wichtig wie die Auswahl des Richtigen Typ and Spezifikationen für Ihr Anwendung .

Richtige Montagetechniken

Die fundamental rule of Lager installation besteht darin, Kraft nur auf den Ring auszuüben, der eingepresst wird. Durch Krafteinwirkung auf den falschen Ring kann die Last durch den Ring übertragen werden Kugellager Dies führt zu Schäden an den Laufbahnen und einer erheblichen Reduzierung der Lager’s Leben. Es gibt drei Hauptmethoden für die Montage:

• Mechanische Montage: Für kleine bis mittlere Lagers Dies ist die gebräuchlichste Methode. Dazu werden eine Montagehülse und ein Hammer oder eine mechanische Presse verwendet. Die Hülse verteilt die Kraft gleichmäßig um den Ring. Wenn die Lager Bei der Montage auf einer Welle muss die Kraft auf den Innenring ausgeübt werden. Beim Einbau in eine Gehäusebohrung sollte die Kraft auf den Außenring ausgeübt werden.

• Hydraulische Montage: Für größere Lagers Eine hydraulische Presse bietet eine kontrollierte und gleichmäßige Kraft und minimiert so das Risiko von Schäden. Der Druck lässt sich präzise regulieren und sorgt so für die Sicherheit Lager sitzt richtig, ohne die Bauteile zu überlasten.

• Diermal Mounting (Heating): Dies ist die sicherste und am meisten empfohlene Methode für Lager installation . Durch Erhitzen des Lager (typischerweise auf eine Temperatur von 80–100 °C) dehnt sich der Innenring aus, sodass er leicht auf die Welle gleiten kann. Diese Methode macht jegliche Krafteinwirkung überflüssig und schont das Lager vor Schäden. Für eine gleichmäßige und sichere Erwärmung kommen spezielle Induktionsheizgeräte oder kontrollierte Ölbäder zum Einsatz.

Erforderliche Werkzeuge

Die richtigen Werkzeuge sind für einen reibungslosen und erfolgreichen Ablauf unerlässlich Installation . Zu den wichtigsten Werkzeugen gehören:

• Lagerabzieher: Wird für die sichere und zerstörungsfreie Entfernung von altem Material verwendet Lagers .

• Montagewerkzeugsätze: Diese kits contain a set of sleeves and an impact hammer, designed to provide correct force application for different Lager Größen.

• Induktionsheizungen oder Heizplatten: Für die Thermik Installation Methode bieten diese Werkzeuge eine sichere und kontrollierte Möglichkeit, die zu erhitzen Lager gleichmäßig.

• Präzisionsmesswerkzeuge: Mit Mikrometern und Messschiebern werden die Abmessungen von Welle und Gehäuse überprüft, um den richtigen Sitz und das richtige Spiel sicherzustellen.

Häufige Installationsfehler vermeiden

Nachlässigkeit während Installation ist eine der Hauptursachen für Frühgeburten Lager failure . Beachten Sie diese häufigen Fehler:

• Falsche Kraftanwendung: Die most frequent error is applying impact force to the outer ring when fitting a Lager an eine Welle oder umgekehrt. Dies kann zu Brinelling (Einkerbungen auf der Laufbahn) führen, was die Laufbahn drastisch verkürzt Lager’s Lebensdauer und kann zu sofortiger Zerstörung führen Lager failure .

• Verschmutzung: Schmutz, Staub und andere Verunreinigungen sind eine Lager’s schlimmster Feind. Selbst mikroskopisch kleine Partikel können abrasiven Verschleiß und Schäden verursachen. Arbeiten Sie immer in einer sauberen Umgebung und verwenden Sie saubere Werkzeuge.

• Überhitzung: Heizung u Lager Über der empfohlenen Temperatur kann sich die Härte des Stahls dauerhaft verändern, was zu einem Verlust an Festigkeit und Potenzial führt Lager failure .

• Verwendung einer falschen Passform: An Installation Bei zu festem Sitz auf der Welle oder im Gehäuse kann sich die reduzieren Lager’s Das interne Spiel führt zu übermäßiger Vorspannung und Hitze. Umgekehrt kann ein lockerer Sitz zu Wellenwandern und Passungsrost führen. Überprüfen Sie immer Spezifikationen und Toleranzen.

• Falsche Schmierung: Während Schmierung ist ein eigenes Thema, mit dem Falschen Typ oder amount of lubricant during Installation kann ein kritischer Fehler sein. Befolgen Sie immer die Empfehlungen des Herstellers.

Richtig Installation ist ein entscheidender Schritt in der Lager maintenance Lebenszyklus. Wenn Sie sich die Zeit nehmen, die richtigen Werkzeuge und Techniken zu verwenden, wird Ihr Erfolg gewährleistet Rillenkugellager Sie entfalten ihr volles Potenzial und bieten eine lange, zuverlässige Lebensdauer.

Schmierung

Nach richtig Installation , wirksam Schmierung ist der wichtigste Faktor für die langfristige Gesundheit und Leistungsfähigkeit eines Menschen Rillenkugellager . Tatsächlich ein erheblicher Prozentsatz von allen Lager failure ist direkt auf unsachgemäßes Verhalten zurückzuführen Schmierung , ob es am Unrecht liegt Typ von lubricant, insufficient quantity, or contamination. Lagerwartung ist ohne einen Feststoff unvollständig Schmierung planen.

Bedeutung der Schmierung

Schmierung Führt mehrere wichtige Funktionen aus, die Folgendes gewährleisten: Lager arbeitet effizient und zuverlässig:

• Reduziert die Reibung: Die primary role of Schmierung besteht darin, einen dünnen Film zwischen den Wälzkörpern (den Kugeln) und den Laufbahnen zu bilden. Dieser Film verhindert den direkten Metall-auf-Metall-Kontakt und reduziert so Reibung, Wärmeentwicklung und Verschleiß drastisch.

• Schützt vor Verschleiß: Indem man eine Barriere schafft, Schmierung verhindert Oberflächenermüdung und abrasiven Verschleiß durch winzige Partikel. Es schützt auch die Lager Oberflächen vor Korrosion.

• Leitet Wärme ab: Als Lager arbeitet, erzeugt es Wärme. Das Schmiermittel trägt dazu bei, diese Wärme von den kritischen Oberflächen abzuleiten und so thermische Schäden am zu verhindern Lager und verlängert seine Lebensdauer.

• Dichtungen gegen Verunreinigungen: Zusätzlich zu den Siegeln oder Schilden auf dem Lager Das Schmiermittel (insbesondere das Fett) selbst fungiert als sekundäre Barriere und verhindert das Eindringen von Staub, Schmutz und Feuchtigkeit, die andernfalls zu erheblichen Schäden führen könnten.

Arten von Schmiermitteln (Fett, Öl)

Die choice between grease and oil as a lubricant depends heavily on the Lager's Betriebsbedingungen, Spezifikationen , und Anwendung .

• Fett: Fett ist das am häufigsten verwendete Schmiermittel Rillenkugellager . Es handelt sich um eine halbfeste Substanz, die durch die Kombination eines Grundöls mit einem Verdickungsmittel hergestellt wird. Seine Hauptvorteile bestehen darin, dass es an Ort und Stelle bleibt, hervorragende Dichtungseigenschaften bietet und seltener erneuert werden muss. Schmierung . Dies macht es zu einer idealen Wahl für Lagers die auf Lebenszeit versiegelt sind (2RS, ZZ). Allerdings kann das Umwälzen des Fettes bei sehr hohen Drehzahlen Wärme erzeugen und wird im Allgemeinen nicht für extrem hohe Drehzahlen empfohlen Anwendungen .

• Öl: Öl Schmierung wird typischerweise bei hoher Geschwindigkeit, hoher Temperatur oder hoher Last verwendet Anwendungen wo a constant flow of lubricant is required. Oil is better at dissipating heat and carrying away contaminants. It is also the preferred Typ für Systeme mit zentraler Schmierung System, in dem kontinuierlich Öl zugeführt und gefiltert werden kann. Der Hauptnachteil besteht darin, dass komplexere Dichtungsanordnungen erforderlich sind, um Leckagen zu verhindern.

Schmierung Intervals

Ein weit verbreitetes Missverständnis ist das Lagers sind wartungsfrei. Im versiegelten Zustand Lagers sind für eine bestimmte Lebensdauer ausgelegt, die meisten anderen Lager types erfordern eine regelmäßige Erneuerung Schmierung um den Schmierstoff aufzufüllen und altes, verschmutztes Fett zu entfernen. Die Bestimmung des richtigen Intervalls ist entscheidend und hängt ab von:

• Betriebsbedingungen: A Lager Betrieb bei hohen Geschwindigkeiten, hohen Temperaturen oder unter schweren Bedingungen Radiallast wird eine häufigere Erneuerung erfordern Schmierung als einer bei niedriger Geschwindigkeit und geringer Last Anwendung .

• Umgebung: Eine aggressive Umgebung mit Feuchtigkeit, Staub oder Schmutz erfordert eine häufigere Reinigung Lager maintenance um Schadstoffe auszuspülen.

• Herstellerempfehlungen: Konsultieren Sie immer die Lager Einzelheiten hierzu finden Sie in den technischen Anleitungen des Herstellers Schmierung Intervalle basierend auf der Lager type and Spezifikationen .

Ebenso wichtig ist es, eine Überschmierung zu vermeiden. Füllen a Lager Im Hohlraum mit zu viel Fett kann es zu einem Druckaufbau kommen, der zu Dichtungsschäden und erhöhter Wärmeentwicklung durch Umwälzung führt, was letztendlich zu einem vorzeitigen Ausfall führen kann Lager failure . Die richtige Menge füllt normalerweise 30–50 % des freien Raums im Inneren aus Lager Gehäuse.

Wartung und Fehlerbehebung

Eine proaktive Lager maintenance Das Programm ist der Schlüssel zur Vermeidung unerwarteter Ausfallzeiten und zur Verlängerung der Lebensdauer Ihrer Geräte. Während Rillenkugellager sind robust, sie sind nicht vor Abnutzung gefeit. Regelmäßige Inspektion und ein solides Verständnis der Gemeinsamkeiten Lager failure Modi können Ihnen dabei helfen, Probleme zu erkennen und zu beheben, bevor sie zu kostspieligen Reparaturen führen.

Regelmäßige Inspektion

Routineinspektionen sind die erste Verteidigungslinie dagegen Lager failure . Visuelle und akustische Kontrollen können ein Problem oft frühzeitig aufdecken.

• Sichtprüfung: Achten Sie auf Anzeichen von Beschädigungen Lager oder surrounding components. Check for leaked or discolored grease, which can indicate overheating. The presence of rust or corrosion on the shaft or housing is a clear sign of moisture ingress.

• Akustische und haptische Prüfung: Ein gesundes Lager sollte reibungslos und leise funktionieren. Ein geschultes Ohr kann ungewöhnliche Geräusche wie Knirschen, Klicken oder Rasseln wahrnehmen, die oft auf innere Schäden oder Verunreinigungen hinweisen. Ein mechanisches Stethoskop kann dabei helfen, die Geräuschquelle zu lokalisieren. Ebenso kann eine hohe Temperatur (im Vergleich zur normalen Betriebstemperatur) ein Warnsignal für Probleme sein Schmierung oder overload. Vibration analysis tools can also provide a more precise diagnosis by identifying specific fault frequencies.

Reinigungsverfahren

Zum Öffnen Rillenkugellager die nicht versiegelt sind, ist eine regelmäßige Reinigung und Erneuerung erforderlich. Schmierung gehören zur Routine Lager maintenance .

• Reinigung: Die Lager sollte vorsichtig entfernt werden Anwendung und mit einem nicht brennbaren Reinigungslösungsmittel wie Lösungsbenzin oder Kerosin gereinigt. Die Lager sollte eingeweicht und gerührt werden, um altes, verunreinigtes Fett zu entfernen. Drehen Sie niemals einen Lager mit Druckluft, da dies dazu führen kann, dass er sich mit extremer Geschwindigkeit dreht und die Laufbahnen beschädigt Kugellager .

• Trocknen und Nachschmieren: Nach der Reinigung wird die Lager muss vollständig getrocknet sein, um Korrosion zu verhindern. Sobald es trocken ist, sollte es sofort mit der richtigen Menge nachgeschmiert werden Typ von grease as specified by the manufacturer. It is important to remember that sealed or shielded Lagers (ZZ oder 2RS) sind in der Regel „lebenslang geschmiert“ und dürfen nicht geöffnet, gereinigt oder nachgeschmiert werden.

Häufige Fehlermodi

Verstehen der Grundursache von a Lager failure ist der wichtigste Schritt Fehlerbehebung .

• Müdigkeit: Die most common form of Lager failure ist Materialermüdung, die sich durch Abplatzungen oder Abplatzungen an den Laufbahnen bemerkbar macht. Dies ist ein Zeichen dafür, dass die Lager Aufgrund der Millionen von Belastungszyklen, die es überstanden hat, hat es das Ende seiner berechneten Lebensdauer erreicht.

• Verschmutzung: Abrasive Partikel wie Schmutz, Staub und Metallspäne sind für einen Großteil der Frühgeburten verantwortlich Lager failure . Sie verursachen winzige Vertiefungen auf den Laufbahnen und Kugellager Dies führt zu schnellem Verschleiß und einem „schleifenden“ Geräusch.

• Falsche Schmierung: Sowohl Über- als auch Unter- Schmierung kann dazu führen, dass a Lager scheitern. Ein Mangel an Schmiermittel führt zu Metallkontakten und übermäßigem Verschleiß, während zu viel Fett zu Hitzestau und Schäden an der Dichtung führen kann.

• Korrosion: Rost und Korrosion an der Lager Oberflächen werden typischerweise durch Wasser oder ätzende Chemikalien verursacht. Dies kann zu Lochfraß führen, der die glatte Laufbahnoberfläche beeinträchtigt und den Verschleiß beschleunigt.

• Unsachgemäße Installation: Wie bereits erwähnt, ist die falsche Anwendung von Kraft während Installation kann zu Schäden wie Brinelling führen, die zu einer vorzeitigen Schädigung führen können Lager failure und Lärm.

Tipps zur Fehlerbehebung

Hier ist eine Kurzanleitung dazu Fehlerbehebung häufig Lager Probleme:

Durch die Einbindung dieser Lager maintenance Praktiken können Sie die Lebensdauer Ihres Gerätes deutlich verlängern Rillenkugellager und verhindern unerwartete mechanische Ausfälle.

Auswahl des richtigen Rillenkugellagers

Das Passende auswählen Rillenkugellager für ein neues Design oder einen Ersatz Anwendung ist ein entscheidender Schritt, der das gesamte bisher abgedeckte Wissen zusammenfasst. Die richtige Wahl gewährleistet optimale Leistung, Zuverlässigkeit und Langlebigkeit. Nicht übereinstimmend Spezifikationen Andererseits kann es zu einer Frühgeburt kommen Lager failure und kostspielige Ausfallzeiten. Hier sind die Schlüsselfaktoren, die es bei der Auswahl zu berücksichtigen gilt.

Zu berücksichtigende Faktoren (Last, Geschwindigkeit, Temperatur)

Die demands of the Lager application müssen sorgfältig analysiert werden, um sie dem zuzuordnen Lager's Fähigkeiten.

• Laden: Die most fundamental consideration is the force the Lager werde unterstützen müssen. Sie müssen beides bestimmen Radiallast und die Schublast dass die Lager unterworfen werden. Die dynamische Tragzahl ( $C$ ) der ausgewählten Lager muss ausreichend sein, um die erforderliche Lebensdauer unter der berechneten äquivalenten dynamischen Belastung zu gewährleisten. Ebenso ist die statische Tragzahl ( $C_0$ ) darf insbesondere in nicht überschritten werden Anwendungen wo a high load is applied while the Lager ist stationär. Hier ist ein detailliertes Verständnis der Lager Lebensformel ( $L_{10}=(C/P{)}^3$ ) wird von unschätzbarem Wert.

• Geschwindigkeit: Die maximum operating speed of the shaft must be well within the Lager's Drehzahlbegrenzung. Hohe Geschwindigkeiten erfordern Lagers mit geringer Reibung, z. B. offen oder geschirmt Lagers , und often necessitate a different Typ von Schmierung B. Öl, das Wärme besser ableiten kann als Fett. A Lager Wenn ein Motor gezwungen wird, über seiner Geschwindigkeitsgrenze zu arbeiten, überhitzt er schnell, was zu einer Verschlechterung des Schmiermittels und einer schnellen Geschwindigkeitsüberschreitung führt Lager failure .

• Temperatur: Die operating temperature of the Anwendung ist entscheidend für die Auswahl des Richtigen Lager materials und Gleitmittel. Hohe Temperaturen können Fett und Öl zersetzen und, wenn sie extrem genug sind, die Härte und Festigkeit der Stahlringe und -kugeln dauerhaft verändern. Für hohe Temperaturen Anwendungen , Spezialschmierstoffe und Lager types mit Hochtemperaturkäfigen (wie Messing) oder keramische Materialien kann notwendig sein.

Lagergröße und Spiel

Sobald die Leistungsanforderungen erfüllt sind, erfolgt die physische Spezifikationen muss angegangen werden.

• Größe: Die standard dimensions of a Rillenkugellager sind seine Bohrung (Innendurchmesser), Außendurchmesser und Breite. Diese Maße müssen exakt auf die Welle und die Gehäusebohrung abgestimmt sein, um eine einwandfreie Passung zu gewährleisten. Ein fester Sitz kann eine Vorspannung erzeugen, die das Innenspiel verringert, während ein lockerer Sitz zu Wellenwandern und Passungsrost führen kann.

• Interne Freigabe: Dabei handelt es sich um das geringe Spiel bzw. „Lockerheit“ zwischen Innenring, Kugeln und Außenring. Es ist kritisch Spezifikation das wirkt sich auf die aus Lager's Leistung und Leben. Der als C0 bezeichnete Standardabstand ist für die meisten allgemeinen Anwendungen geeignet Lager applications . Unter bestimmten Bedingungen kann jedoch eine andere Freigabe erforderlich sein: a Lager mit einem C3-Spiel hat ein größeres Innenspiel, was von Vorteil ist Anwendungen bei hohen Geschwindigkeiten oder Temperaturen, bei denen die Wärmeausdehnung eine Rolle spielt. Umgekehrt ist ein C2-Abstand enger und kann verwendet werden Anwendungen eine höhere Rotationsgenauigkeit erforderlich.

Genauigkeit und Toleranz

Die precision of a Rillenkugellager wird durch seinen international genormten Toleranzgrad definiert.

• ABEC-Klassen: In den Vereinigten Staaten legt das Annular Bearing Engineers' Committee (ABEC) Klassen fest, die die Maßgenauigkeit und Rotationstoleranz von definieren Lagers . Die Noten reichen von 1 (geringste Präzision) bis 9 (höchste Präzision).

• Anwendungsspezifische Anforderungen: Ein Standard ABEC 1 Lager ist für die meisten allgemeinen Industrieanwendungen geeignet Lager applications B. Elektromotoren oder Pumpen. Allerdings z Anwendungen B. Werkzeugmaschinenspindeln oder Präzisionsinstrumente, werden höhere Güteklassen wie ABEC 3 oder 5 verwendet. Es ist wichtig zu beachten, dass eine höhere Genauigkeit mit deutlich höheren Kosten verbunden ist und daher nur angegeben werden sollte, wenn die Anwendung verlangt es wirklich.

Zukünftige Trends bei Rillenkugellagern

Die world of Lagers ist alles andere als statisch. Mit der Weiterentwicklung der Industrie und der steigenden Nachfrage nach mehr Effizienz, Nachhaltigkeit und intelligenten Systemen wächst auch die Technologie dahinter Rillenkugellager . Die Zukunft von Lagers wird von drei Schlüsseltrends geprägt: Fortschritte in Lager materials , die Integration intelligenter Technologie und eine erneute Fokussierung auf nachhaltige Lösungen.

Fortschritte bei Materialien

Die quest for higher performance has led to the development of new and improved Lager materials . Während Chromstahl Bleibt der Industriestandard, konzentriert sich die Forschung auf die Entwicklung von Legierungen mit verbesserter Dauerfestigkeit und Verschleißfestigkeit, um den Anforderungen höherer Geschwindigkeiten und Belastungen gerecht zu werden, insbesondere in Elektrofahrzeugen (EVs). Darüber hinaus ist die Verwendung von keramische Materialien wie Siliziumnitrid wird immer häufiger eingesetzt, insbesondere im Hochgeschwindigkeitsbereich Anwendungen wie Elektroantriebe und Turbolader. Diese Materialien sind leichter, steifer und können mit weniger Aufwand bei höheren Temperaturen betrieben werden Schmierung , was einen erheblichen Leistungsvorteil bietet. Forscher erforschen außerdem den Einsatz fortschrittlicher Beschichtungen wie Diamond-Like Carbon (DLC), um die Haltbarkeit zu verbessern und die Reibung von Standardstahl zu verringern Lagers .

Intelligente Lager mit Sensoren

Einer der spannendsten Trends ist die direkte Integration von Sensoren und Elektronik Lagers , wodurch „smart“ entstand Lagers ." Diese Lagers sind nicht nur passive mechanische Komponenten; Sie sind aktive Datenerfassungsgeräte. Eingebettete Sensoren können wichtige Betriebsparameter in Echtzeit überwachen, einschließlich Temperatur, Vibration usw Radiallast . Diese Echtzeitdaten ermöglichen eine Abkehr von herkömmlichen, zeitbasierten Daten Lager maintenance zu einer wesentlich effizienteren und kostengünstigeren Vorhersage Wartung Modell. Durch die Erkennung von Anomalien und frühen Verschleißerscheinungen smart Lagers kann Bediener auf potenzielle Probleme aufmerksam machen, bevor es zu einer Katastrophe kommt Lager failure auftreten, wodurch die Betriebszeit der Geräte maximiert und die Reparaturkosten minimiert werden. Diese Technologie ist ein Eckpfeiler der Industrie 4.0 und ermöglicht es Maschinen, sich ihrer selbst bewusst zu werden und sich mit dem Internet der Dinge (IoT) zu verbinden.

Nachhaltige Lagerlösungen

Da sich Industrien weltweit dazu verpflichten, ihren ökologischen Fußabdruck zu reduzieren, ist die Lager Auch die Industrie bewegt sich hin zu nachhaltigeren Praktiken. Hersteller entwickeln sich Lagers mit einer geringeren Umweltbelastung während ihres gesamten Lebenszyklus. Dazu gehört die Verwendung von recyceltem Stahl und die Entwicklung neuer Herstellungsverfahren, die energieeffizienter sind. Darüber hinaus gibt es Bestrebungen, umweltfreundliche Schmierstoffe zu entwickeln, die biologisch abbaubar sind und ein geringeres Toxizitätsprofil aufweisen. Neu Lager types sollen Reibung und Energieverbrauch reduzieren und so direkt zu einer höheren Effizienz beitragen Lager applications Sie dienen, von Windkraftanlagen bis hin zu Elektrofahrzeugen. Auch das Konzept der Kreislaufwirtschaft gewinnt an Bedeutung, einige Hersteller bieten Recycling an. Schmierung und Überholungsdienste zur Verlängerung der Lebensdauer Lagers und Abfall minimieren.

Die convergence of material science, digital technology, and sustainability will continue to drive the evolution of Rillenkugellager , um sicherzustellen, dass sie auch in den kommenden Jahrzehnten das Herzstück der mechanischen Innovation bleiben.
